电加热式卷网浸塑设备

  • 电加热式预热烘道、固化烘道

  • 浸塑流化床

  • 喷淋装置

  • 电加热浸塑线

  • 收网机

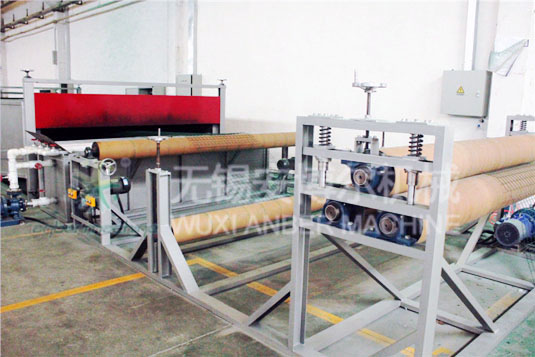

  • 电加热卷网浸塑线

设备介绍:
1. 工件名称:电焊网片; 2. 工件用途:用于公路、铁路、工厂做护栏; 3. 工件最大尺寸:长30000mm × 宽2500mm; 4. 产量:≥3-5m/分; 5. 热源:电加热; 6. 设备用电:装机容量170kw; 平均功率约150kw; 7. 耗水量:2.5-3.0m3/h(循环水); 8. 涂装方式:流化床自动浸粉; 9. 场地情况:30×10×5m(L×W×H); 工艺流程:①人工上卷 → ②工件预热 → ③自动浸塑 → ④塑粉固化 → ⑤产品水冷却 → ⑥人工下件 → ⑦人工产品修整 → ⑧产品检验 → ⑨产品包装; 流程简述:工件先进入预热烘道预热,预热后工件进行浸塑处理,而后进入固化烘道固化,烘道采用燃气加热。

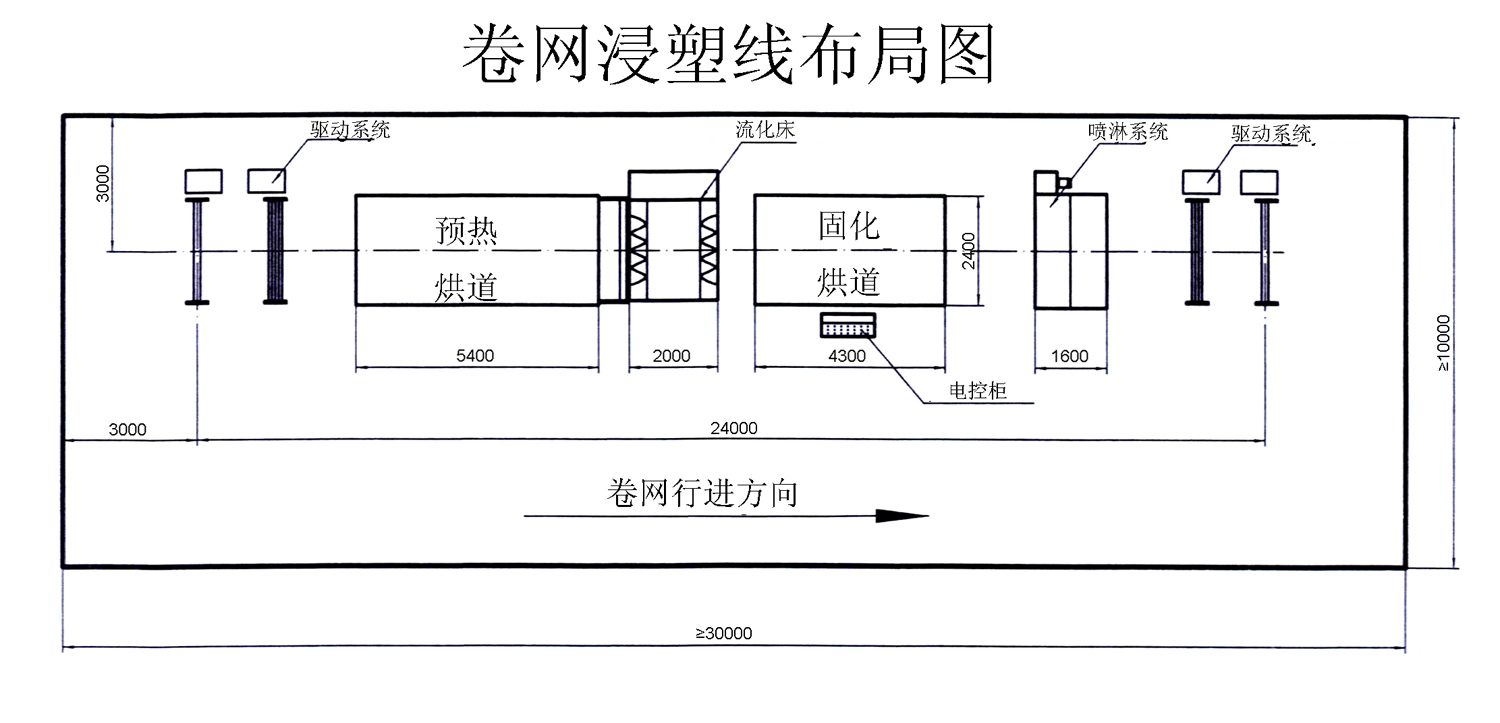

卷网浸塑线布局图:

1. 电加热式预热烘道、固化烘道:
1.1预热烘道
设备外形尺寸:长5400×宽2540×高1510(mm); 设备保温层:200mm,保温材料岩棉.; 设备基本组成材料:1.5、2.0(mm)铁板,骨架材料3#、4#、5#角钢; 设备的设计保温性能: ≤400℃.
1.2 固化烘道
设备外形尺寸:长4300×宽2880×高1980(mm); 设备保温层:150mm,保温材料岩棉; 设备基本组成材料:材料:1.5、2.0(mm)铁板,骨架材料3#、4#、5#角钢; 设备结构及组成方式:由基本组成材料经机械加工成型,通过焊接、抽芯铆钉、螺丝等连接方式,拼装组合而成; 设备的设计保温性能:≤300℃
1.3. 预热烘道电加热设备
1.4固化烘道电加热设备; 2. 浸塑流化床设备,震动装置; 2.1浸塑流化床

2. 浸塑流化床设备,震动装置

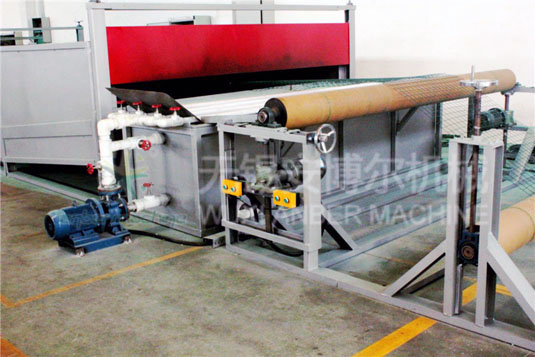

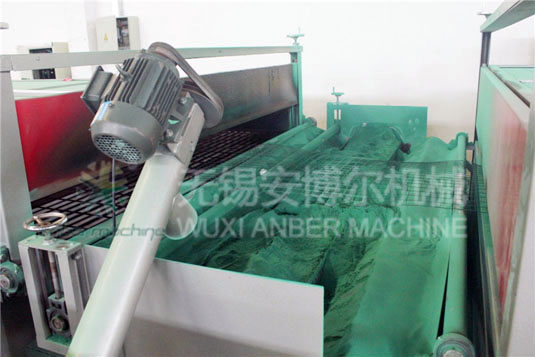

2.1浸塑流化床

型号尺寸:长2900×宽800×高1200(mm); 设备基本组成材料:1.5、2.0(mm)铁板,40×60方钢管,4#角钢,螺丝及专用滤布; 设备结构及组成方式:由基本组成材料经机械加工成型,通过焊接、螺丝等连接方式组合而成; 加粉、回粉装置机械部件明细表
2.2 震动装置
设备基本组成材料;10mm铁板,骨架材料5#角钢、5#槽钢,及机械部件; 设备结构及组成方式:由基本组成材料经机械加工成型,通过焊接、螺丝等连接方式组合而成。
2.4除尘装置
2.5喷淋装置

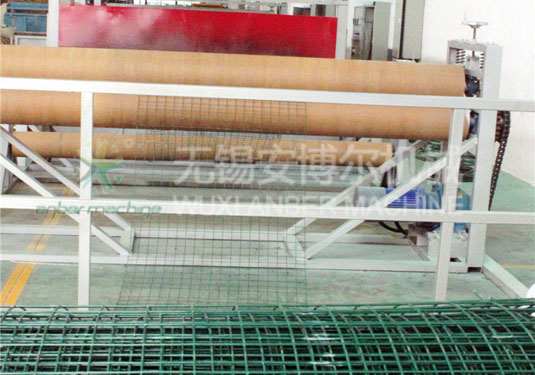

3. 卷网输送设备系统

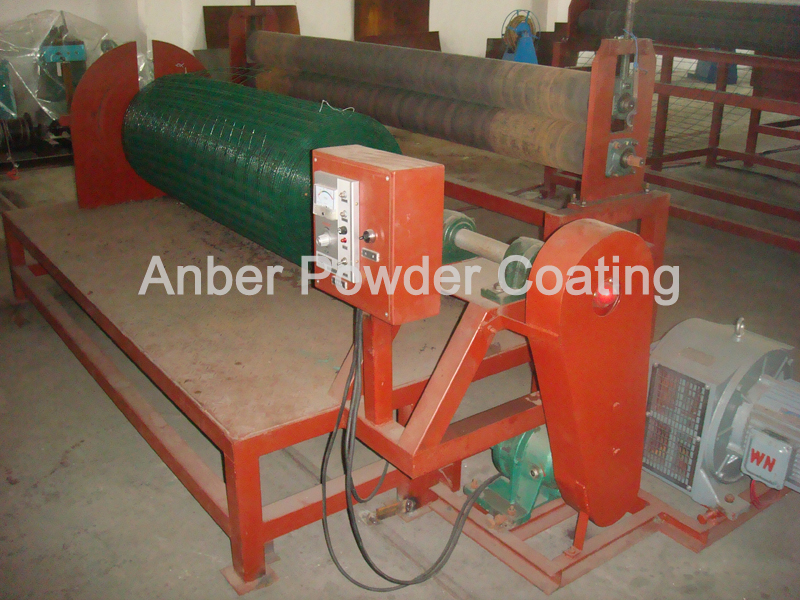

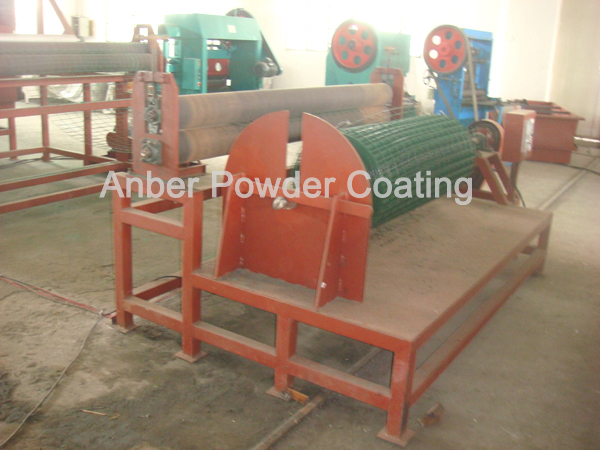

4. 收网机

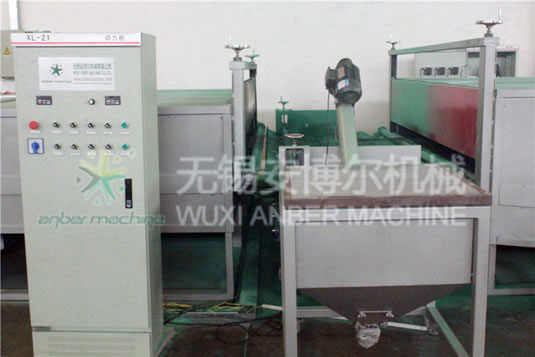

5. 电源控制、自动程序控制、烘道温度控制

浸塑卷网应用:

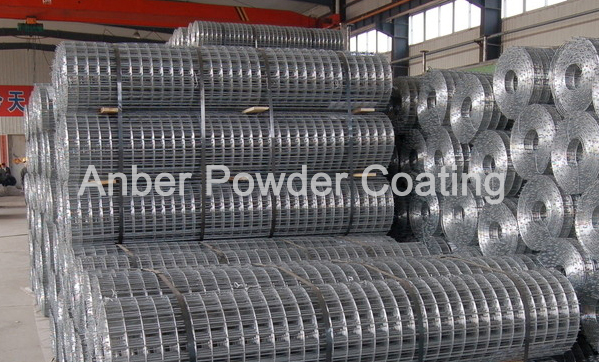

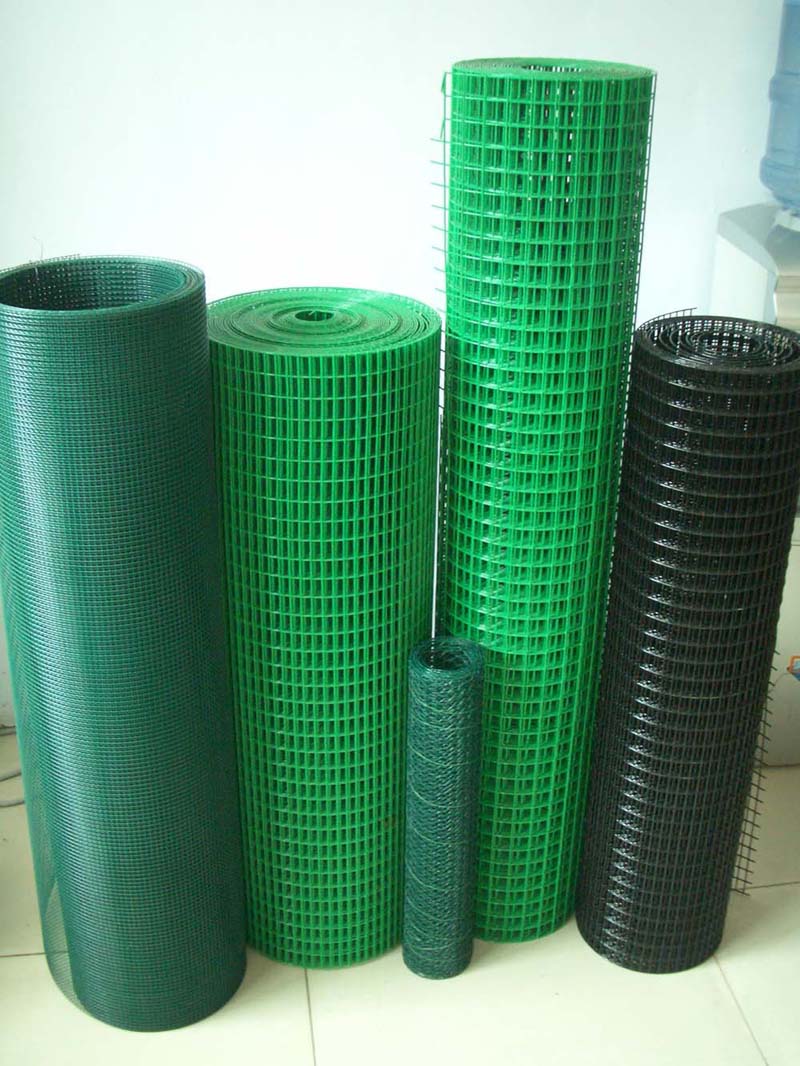

浸塑处理后卷网 浸塑卷网 浸塑前卷网 卷网浸塑成品
